[어셈블리어] 연산에 따른 flags register의 값
솔♡
2014. 7. 25. 15:58

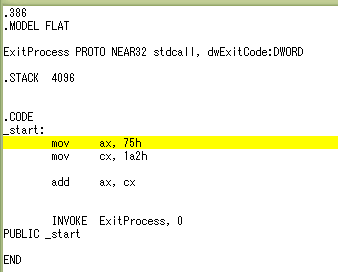

mov일 때 동안은 EFL에 변화가 없고 add연산을 수행한 후 EFL에 아래에 보는 것 과 같이 EFL이 변한다.
add연산 전 246
EFL(246)
| 0 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 |

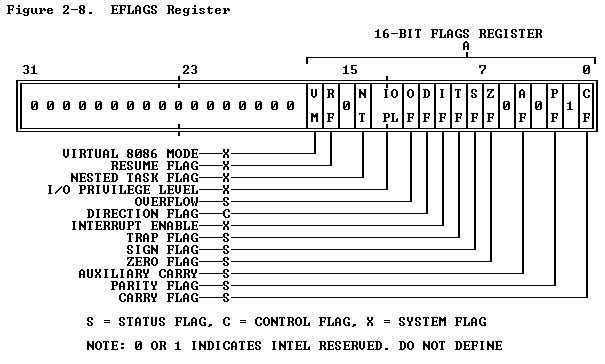

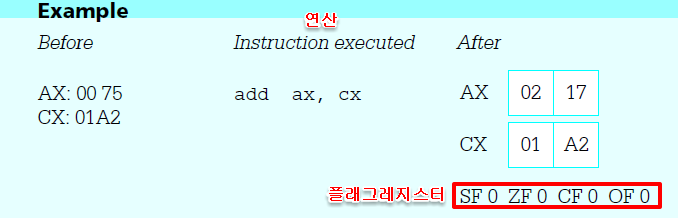

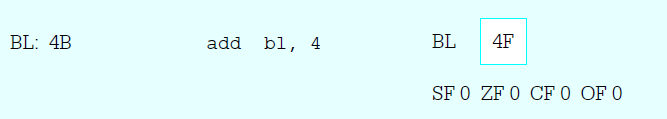

EFL(flag register)을 확인하면 example의 표처럼 EFL에 OF SF ZF CF플래그의 값이 0인 것을 알 수 있다.

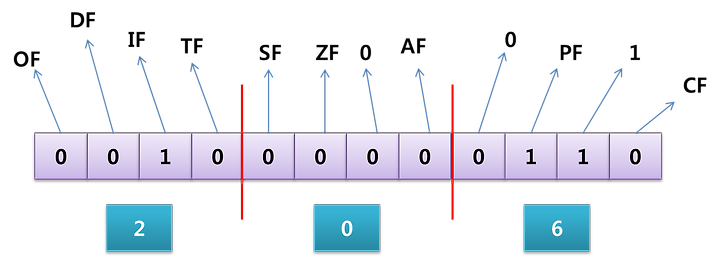

EFL(206)
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |

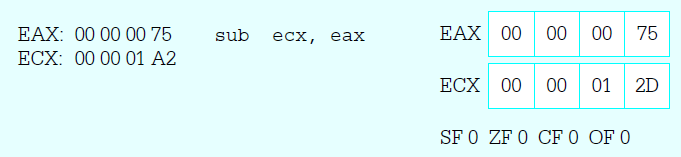

- 책 오류 CF = 1 -

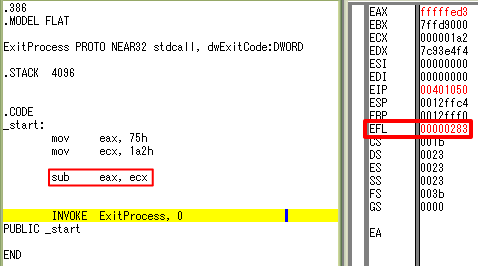

EFL(283)
| 0 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 1 |

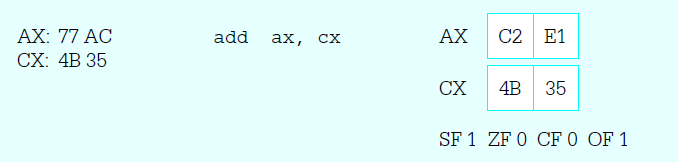

양수의 경우인 7을 넘어섰기 때문에 OF발생

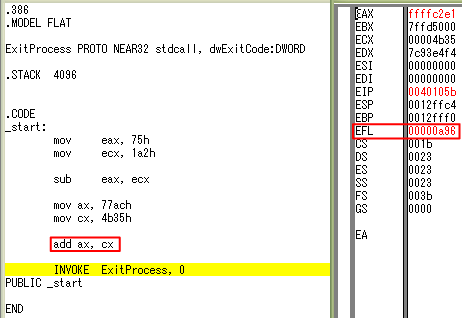

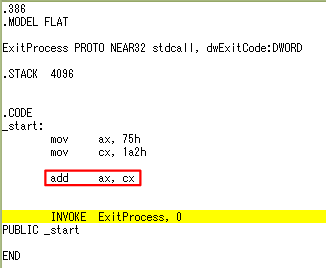

EFL(a96)
| 1 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |
EFL(216)
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |

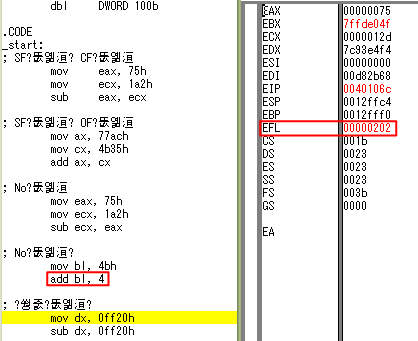

EFL(202)
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |

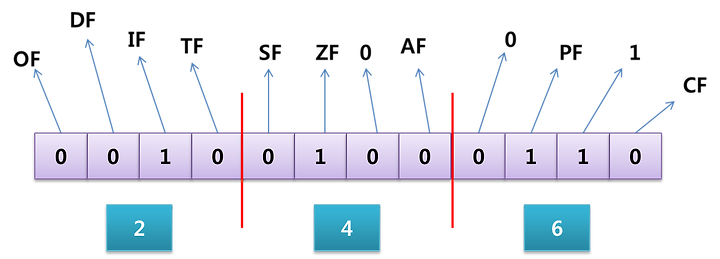

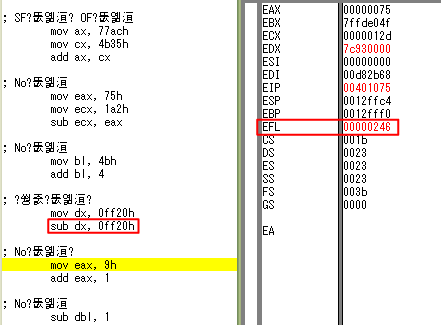

EFL(246)
| 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 |

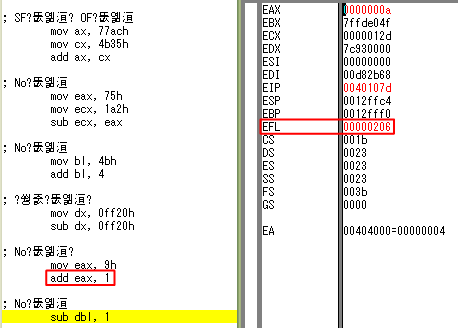

EFL(206)
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |
EFL(206)
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |
